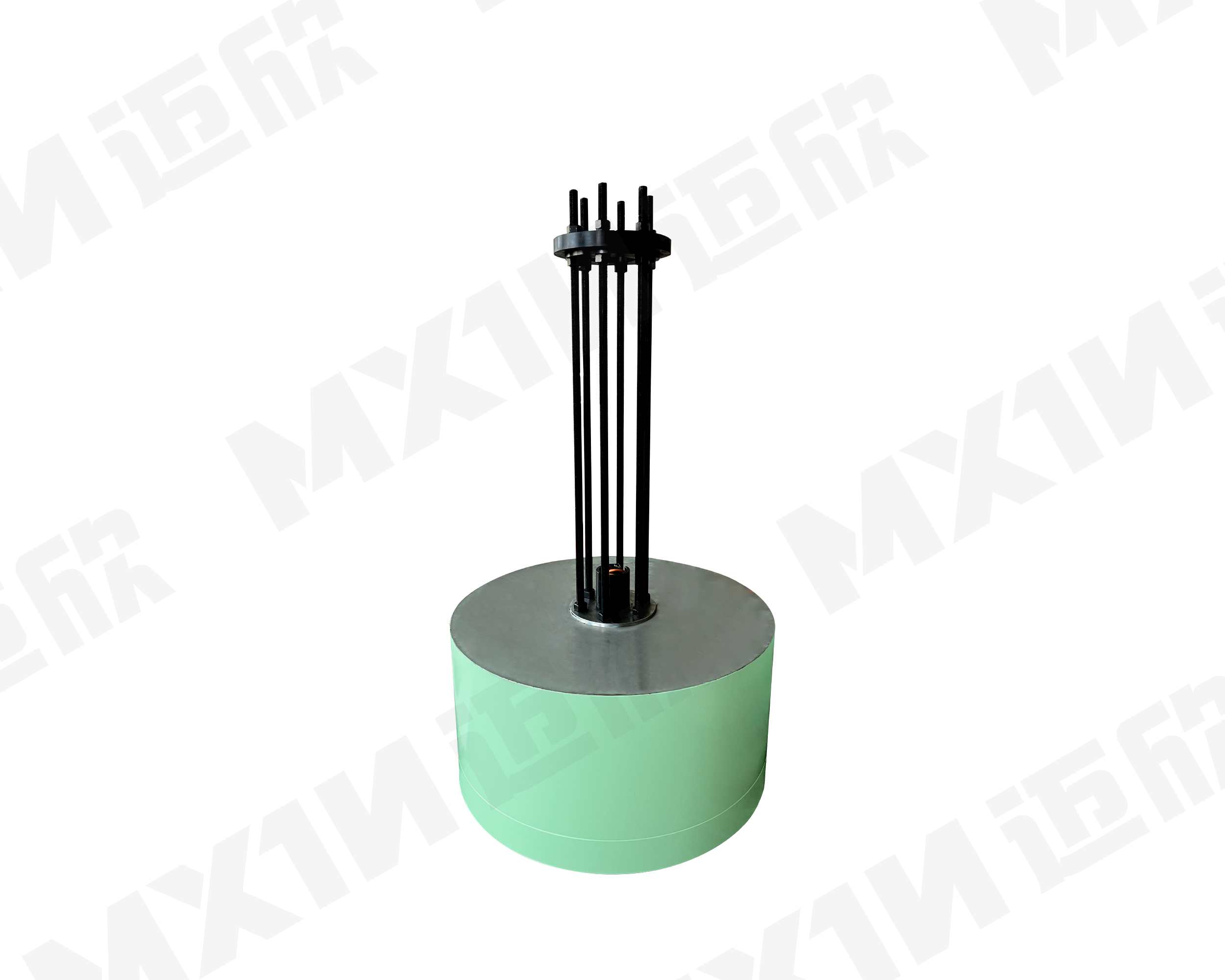

在液壓AGC系統中，AGC油缸作為自動厚度控制的核心執行元件，承擔著將液壓動力轉化為精準位移控制的關鍵任務。其設計圍繞"力-位移精準控制"展開，通過五大核心部件的協同作用，實現軋機輥縫的動態微調，滿足高壓承載與微米級位移精度的雙重需求。
作為油缸的基礎框架，缸筒需承受軋制過程中產生的高壓負載，同時為活塞提供穩定的運動導向。其采用高強度合金鋼材整體鍛造而成，內壁經過多道精磨工藝處理，并覆蓋鍍鉻層，確保活塞滑動時順暢無卡滯。這種一體成型結構不僅提升了承載能力，更通過消除焊接應力，保障了長期高壓工況下的尺寸穩定性。
與缸筒緊密配合的活塞桿，是力與位移傳遞的核心部件。其一端通過高強度連接方式與活塞相連，將液壓油的壓力轉化為軸向推力，直接推動軋輥調整輥縫；另一端則與軋機輥系對接，傳遞調整動作。活塞桿外周設有精密配合結構，與缸筒內壁的間隙控制在極小范圍內，并布置多道密封槽，用于安裝防塵圈、油封和導向環等關鍵組件。
密封系統作為防止液壓油泄漏的關鍵屏障，由防塵圈、油封和導向環三層結構組成。防塵圈位于活塞桿出口端，有效阻擋軋機環境中的鐵屑、粉塵侵入油缸內部；油封采用耐腐蝕、耐高溫材料制成，適應油缸高頻次微幅運動的需求，防止液壓油內漏；導向環則由耐磨材料制成，為活塞和活塞桿提供徑向支撐，避免金屬直接接觸導致的磨損。
缸蓋作為油缸端部的密封與定位部件，分為前缸蓋和后缸蓋兩部分，均通過螺栓與缸筒緊固連接。前缸蓋是活塞桿穿出的端口，內置導向套以增強運動軌跡的精準性；后缸蓋則設有油口，用于連接液壓管路，實現液壓油的輸入與輸出。部分缸蓋還預留排氣孔，在油缸初次使用時排出內部空氣，避免氣體導致的壓力波動。
為實現閉環精度控制，油缸內置位移檢測裝置，相當于系統的"眼睛"。通常采用磁致伸縮位移傳感器或光柵位移傳感器，直接集成于活塞桿中心孔內。這種內置式設計可避免外部環境干擾，實時監測活塞桿的位移量，并將數據反饋至AGC控制器。控制器根據反饋信息與目標值對比，快速調整控制指令，形成"檢測-反饋-修正"的閉環控制鏈路，確保輥縫調整始終精準可控，最終將帶鋼厚度誤差控制在微米級范圍內。
從高壓承載到微米級位移控制，AGC油缸通過結構優化與部件協同，為軋機厚度控制提供了可靠的技術支撐，助力鋼鐵、有色金屬軋制領域?qū)崿F(xiàn)高效、穩定的高精度生產。
